電力儀表
EYE33
主要功能>>>
可測量三相相/線電壓、三相電流、零序電流、三相有功/無功/視在/功率因數、總有功/無功/視在/功率因數、頻率、電流不平衡等三十余項基本電參量
電能計量
諧波測量（總電壓/電流畸變率，諧波含有率2nd~31st）
需量統計（電流，有功功率，無功功率，視在功率）
標配1路RS485通訊接口，Modbus協議
標配2路有源開關量輸入，可擴展2路繼電器輸出
可擴展事件記錄
可擴展復費率電能和歷史電能統計
擴展后可達6路開關量輸入和4路繼電器輸出或14路開關量輸入和2路繼電器輸出
產品特點>>>
精準計量：有功電能準確度0.5S級
配電安全告警：具備電壓異常、負荷異常、缺相等多種告警，前面板告警指示燈，彈出式告警信息，可通過繼電器外接專用警鈴和警燈，消除配電隱患
操作方便：視覺導向操作，提供中英文兩種語言
安裝方便：可拔插端子
堅強可靠：通訊口可承受交流380V強電而不損壞
可測量三相相/線電壓、三相電流、零序電流、三相有功/無功/視在/功率因數、總有功/無功/視在/功率因數、頻率、電流不平衡等三十余項基本電參量
電能計量
諧波測量（總電壓/電流畸變率，諧波含有率2nd~31st）
需量統計（電流，有功功率，無功功率，視在功率）
標配1路RS485通訊接口，Modbus協議
標配2路有源開關量輸入，可擴展2路繼電器輸出
可擴展事件記錄
可擴展復費率電能和歷史電能統計
擴展后可達6路開關量輸入和4路繼電器輸出或14路開關量輸入和2路繼電器輸出
產品特點>>>
精準計量：有功電能準確度0.5S級
配電安全告警：具備電壓異常、負荷異常、缺相等多種告警，前面板告警指示燈，彈出式告警信息，可通過繼電器外接專用警鈴和警燈，消除配電隱患
操作方便：視覺導向操作，提供中英文兩種語言
安裝方便：可拔插端子
堅強可靠：通訊口可承受交流380V強電而不損壞

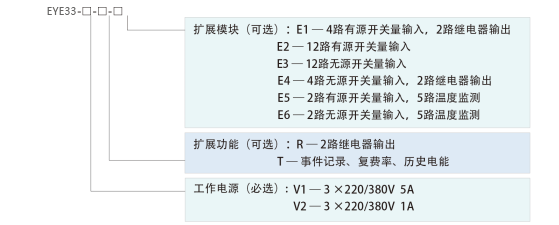

產品選型>>>
示例: EYE33-V1-R -E2：額定測量220/380V 5A，標配兩路開關量輸入，選配兩路繼電器報警輸出功能，擴展12路有源開關量功能的三相多功能電力儀表。
性能指標>>>
| 執行標準 | GB/T 17215-2008、GB/T 22264-2008 |
| 準確度 | 有功電能0.5S級 |
| 工作電源 | 85～265Vac或100～300Vdc，整機功耗≤5VA |
| 額定輸入 | 電流5A或1A，電壓3×220/380V 35Hz～65Hz |
| 開關量輸入 | 標配2路有源開關量輸入 |
| 繼電器輸出 | 2路繼電器輸出，節點容量250Vdc/5A或30Vac/5A |
| 過載能力 | 電壓、電流1.2倍/連續，電流10倍/1秒 |
| 工頻耐壓 | AC2kV/min～1mA 輸入-輸出-電源 |
| 絕緣電阻 | ≥ 100MΩ |
| 沖擊電壓 | 5kV（峰值），1.2/50μs |
| 靜電抗擾度 | IEC61000-4-2，Level 4 |
| 快速脈沖群抗擾度 | IEC61000-4-4，Level 4 |
| 浪涌抗擾度 | IEC61000-4-5，Level 4 |
| 正常工作溫度 | -20℃～60℃ |
| 極限工作溫度 | -25℃～75℃ |
| 溫度測量范圍 | 0℃～149℃ |
| 存儲溫度 | -40℃～80℃ |
| 相對濕度 | 5%～95%無凝露 |

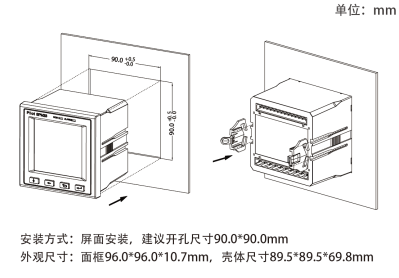

安裝尺寸圖>>>

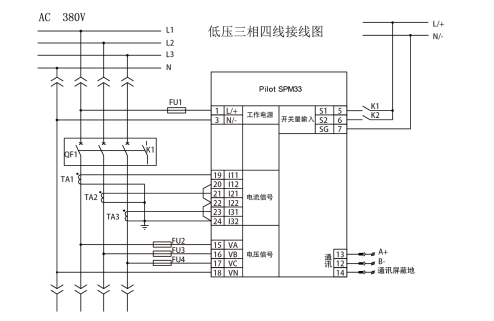

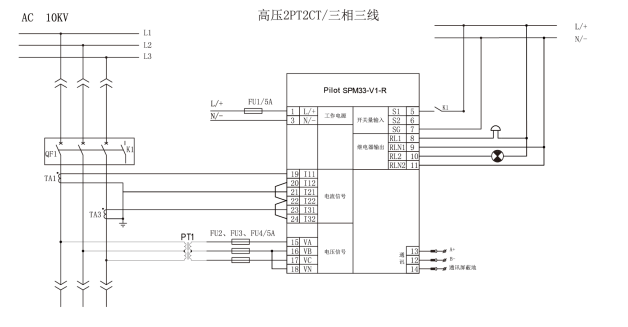

典型接線圖>>>
說明：
1、工作電源既可以采用交流供電，也可以采用直流供電。
2、其余未標識端子無效。
